SIMPIC: interface USB pour émetteur

(Par Francois Pouvreau)

Simpic est une interface électronique qui permet de relier l'émetteur radio à votre PC pour l'utiliser en tant que Joystick sur des logiciels de simulation ou des jeux. Il remplace les interfaces JOYSTEF ou RC2PC qui utilisent le connecteur MIDI/Joystick du PC. Ce connecteur disparaît petit à petit des PC actuels. Il remplace les interfaces de simulation sur le port parallèle qui sont inutilisables sous les environnements Windows NT, 2000 et XP. Simpic utilise une prise USB du PC et est reconnu automatiquement en tant que manette de jeux. Il fonctionne sous Windows98, Windows2000, Windows XP.

Il peut être configuré dans le Panneau de configuration du système d'exploitation et ne nécessite pas l'installation de drivers sauf pour Windows 98, ceux-ci étant sur le CD d'installation de Windows98.

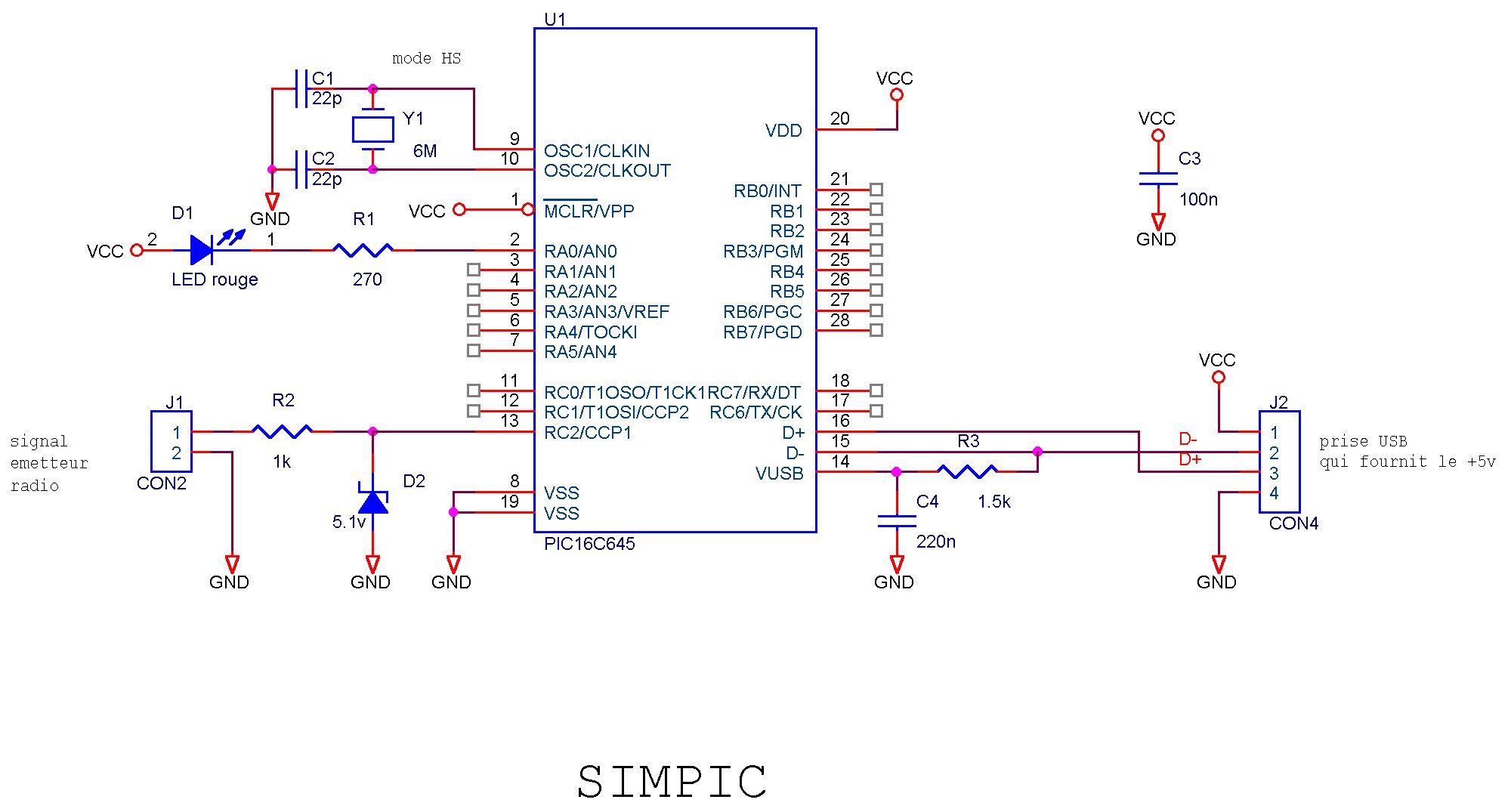

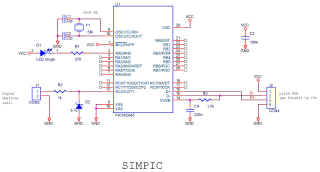

Le schéma de principe de l'interface est le suivant :

Le micro-contrôleur Pic doit être au préalable programmé avec le fichier binaire simpic.hex.

Pour la programmation du Pic, vous pouvez me contacter à Francois.Pouvreau@wanadoo.fr

Trois implantations possibles sur circuit imprimé :

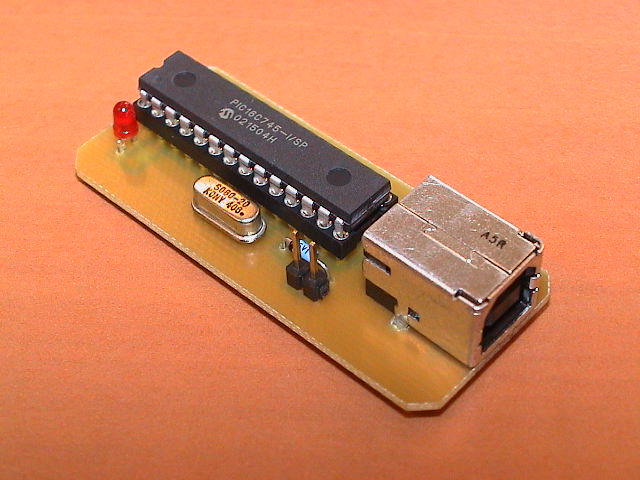

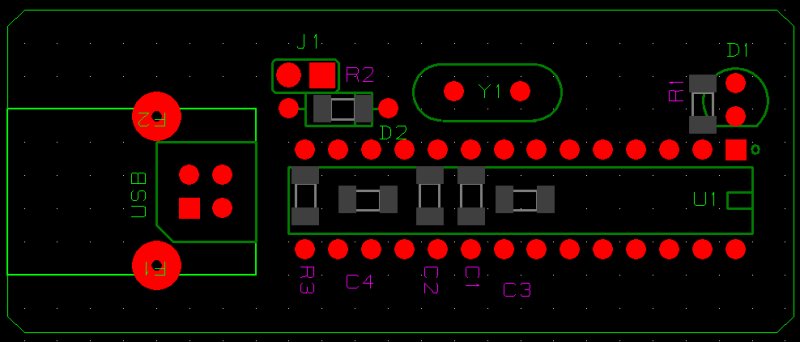

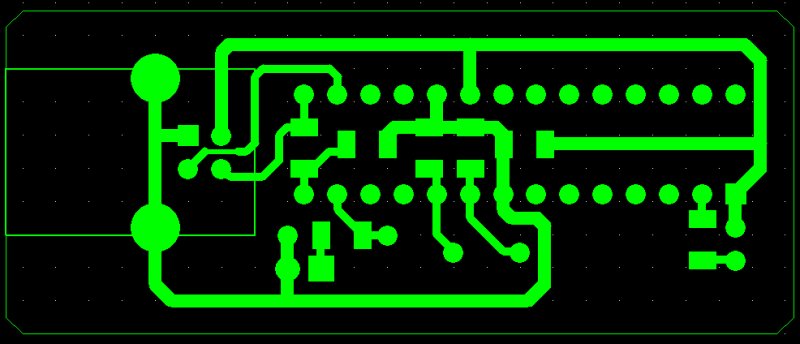

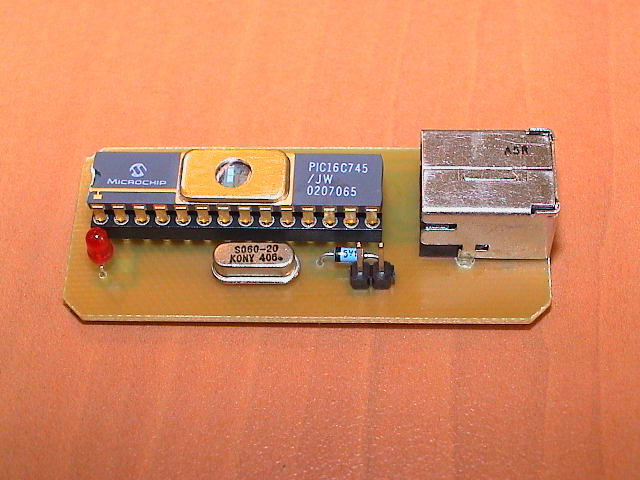

- la version DIL avec connecteur de type 'B':

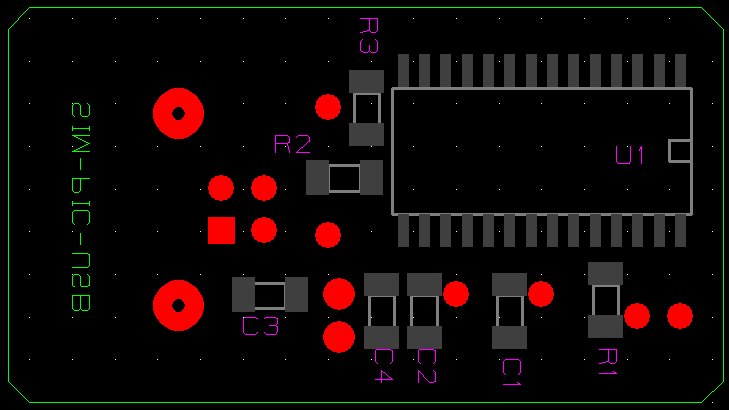

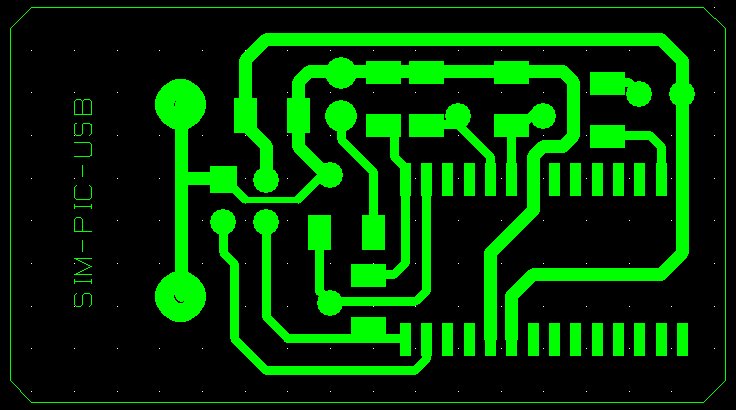

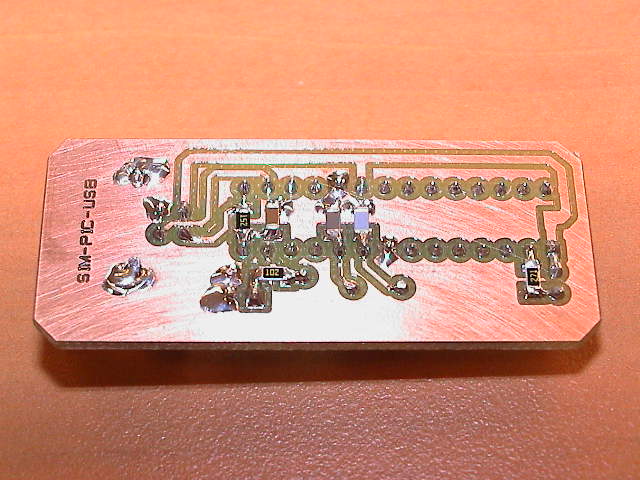

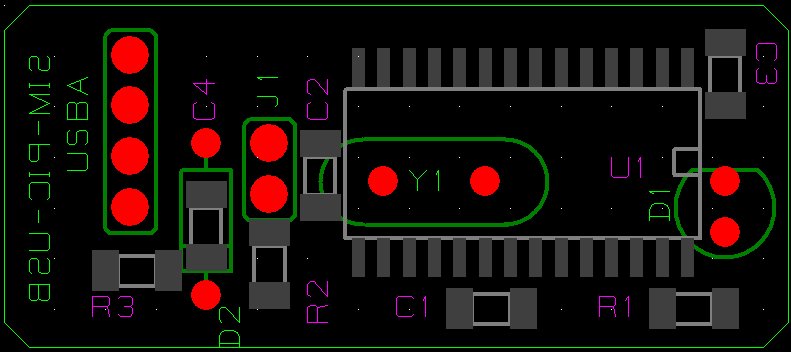

- la version CMS avec connecteur de type 'B' :

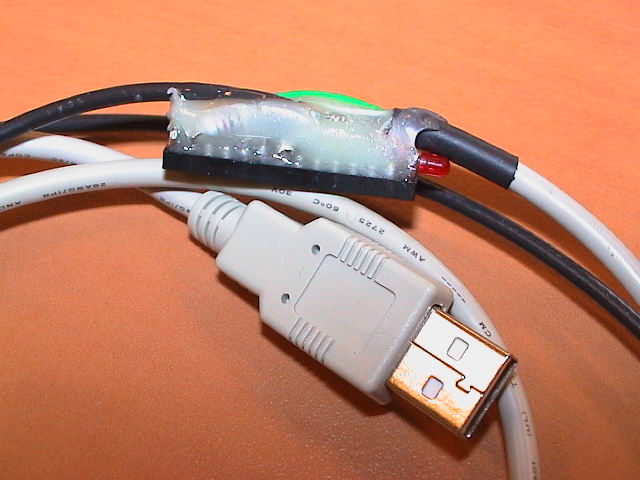

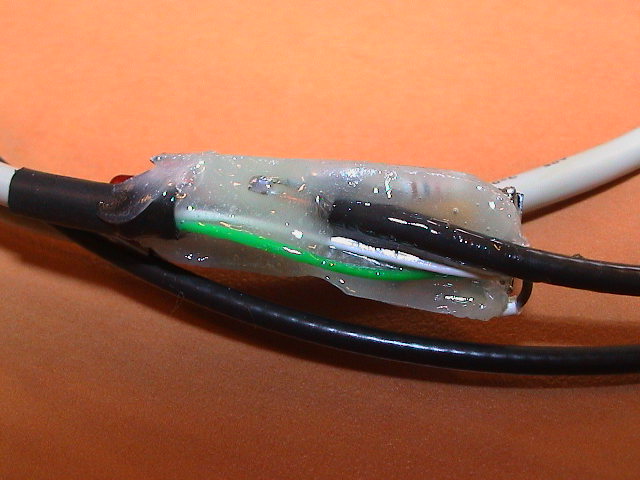

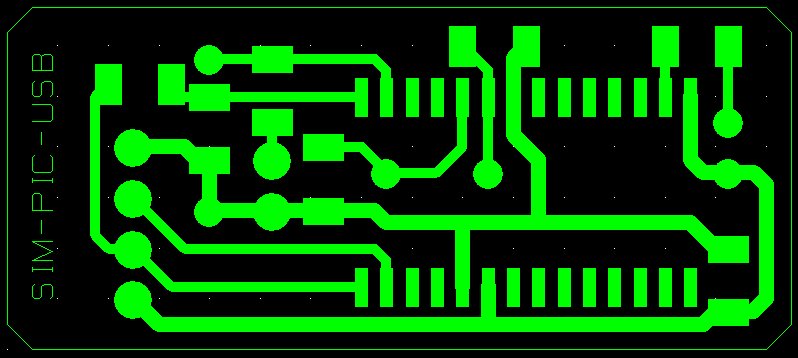

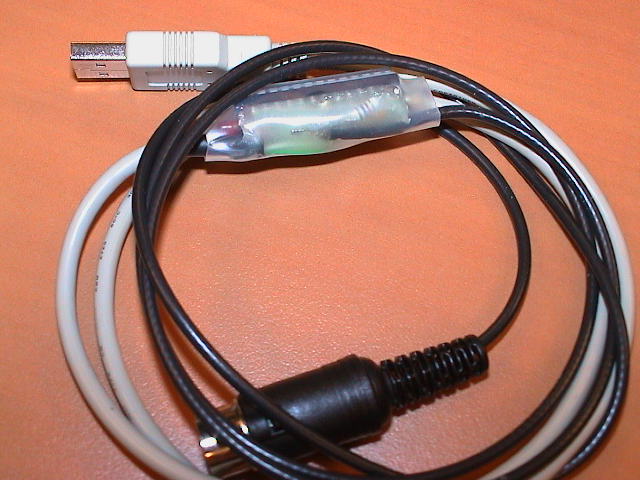

- la version CMS insérée dans une rallonge USB :

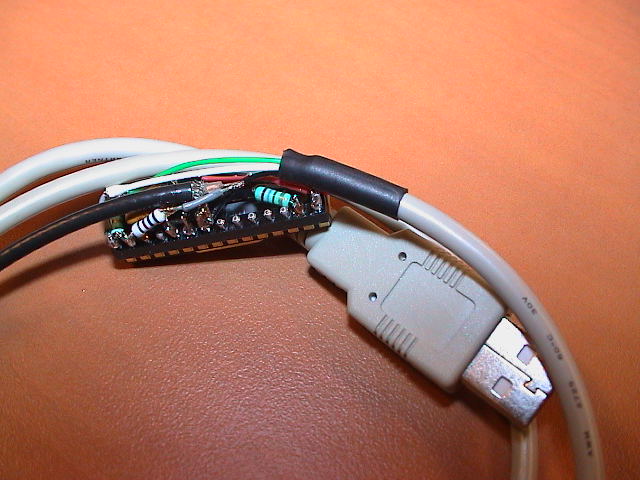

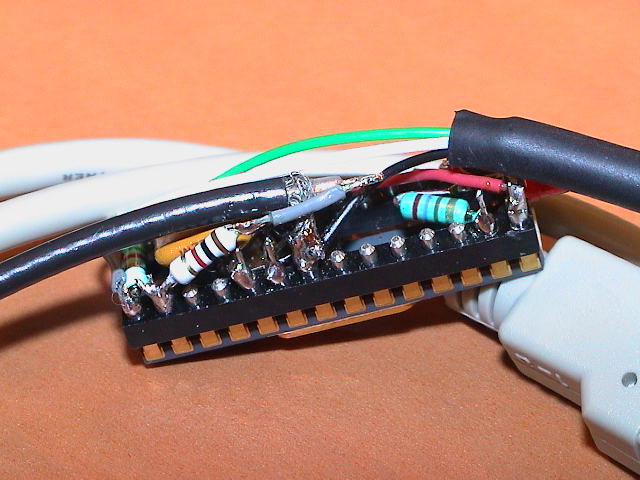

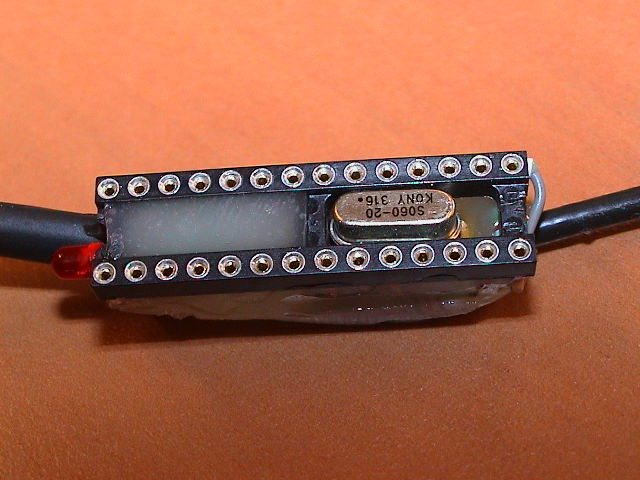

Une implantation possible en l'air sans circuit imprimé (boîtier DIL) :

Quelques renseignements utiles :

L'interface est alimenté par le PC.

L'émetteur doit fournir un signal de modulation série en logique positive ou négative et supportant 4 a 12 voies. L'amplitude de ce signal peut varier de 3 à 12v.

Seules les 4 premières voies sont utilisées pour créer une manette 4 axes. Les voies 5 et 6 seront utilisées dans une prochaine version en tant qu'interrupteurs.

Une diode led indique l'état de l'interface :

- au branchement de l'interface sur le PC, la led s'allume 1 seconde puis s'éteint.

- si un signal de modulation est reconnu, la led clignote brièvement.

Pour tous renseignements , vous pouvez contacter Yannick Abela (y_abela@hotmail.com) ou Francois Pouvreau (Francois.Pouvreau@wanadoo.fr.).
